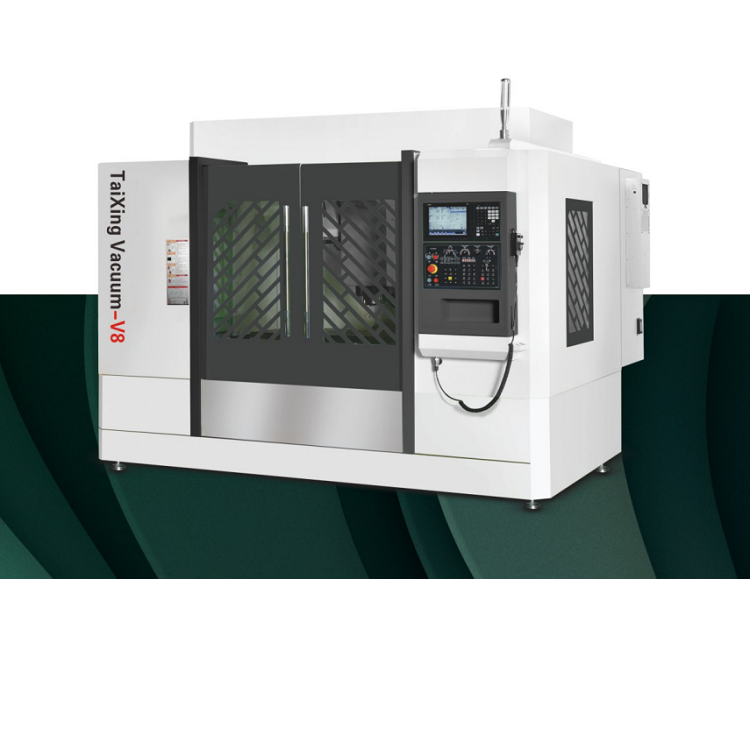

采用滚柱式直线导轨滑块 高速高精度零件立式加工中心 TX-V8

返回列表
Image description

高速高精度零件加工中心

·机器主体结构采用高档米哈纳铸铁，
具有坚固的机器结构，提高了机器的抗压性
铸件;
·直连主轴，转速高，振动小，噪音低，温度低。
可承受长期高速加工作业;
·三轴采用滚柱式直线导轨滑块，具有较好的刚性和稳定性
负载能力;
·三轴直结电机传动，完全消除齿隙;
·高速换刀机构设计，结合预感应控制
高效的切削系统，换刀方便。


Mechanical characteristics
Items              Unit V-8          V10                    V-1370
Stroke
X-axisstroke mm 800  1000  1300
Y-axis stroke mm 500  600  700
Z-axis stroke mm 550  600  700
Distance frgm spn
nnsatoworktable a 		mm 120-670 120-720 120-820
pisla                 Indle
cente 		mm 605  655  770
Vorkbench
Norktablesize mm 1000*550 1100*600 1400*700
Maximum loadcapacity kg 450  450  700
T-groove size mm 5*18T*80 5*18T*100 5*18T*125
Spindle
Speed  (special) rp.m 12000  12000  12000
Spindle   speed(standard
contiguration 		r.pm 12000-15000 12000-15000 12000-15000
spindlemotor kw 7.5  11  11
Wain spindle end specifications BT-40 BT-40 BT-40
Feed
XYZ axis rapidfeed mm/min 45000  36000  36000
Three-axiscutting feed mm/min 1-10000 1-10000 1-10000
Others
Three-axis motor power kw 02/2/3 03/3/3 03/3/3
Positioning accuracy mm ±0.005/300 ±0.005/300 ±0.00500
Repeatability mm ±0.003/300 ±0.003/300 ±0.00300
Controllers FANUC/MITSUBISHI
Cutting water pump HP 1/2 1/2 12
Electricity demand kva 20  25  30
Air pressure specification bar ≥0.6MPA ≥0.6MPA ≥0.6MPA
Machineweight kg 4500  5500  8500
Machine dimensions mm 2500×2300×2500 2700×2400×2600 3300×2600×3000
*The specifications may change with theimprovement of quality,and we apologizefor anyinconvenience caused.
